主要講解加工中心操作面板上各個按鍵的功用，使學生掌握加工中心的調整及加工前的準備工作以及程序輸入及修改方法。最后以一個具體零件為例，講解了加工中心加工零件的基本操作過程，使學生對加工中心的操作有一個清楚的認識。

一、加工要求

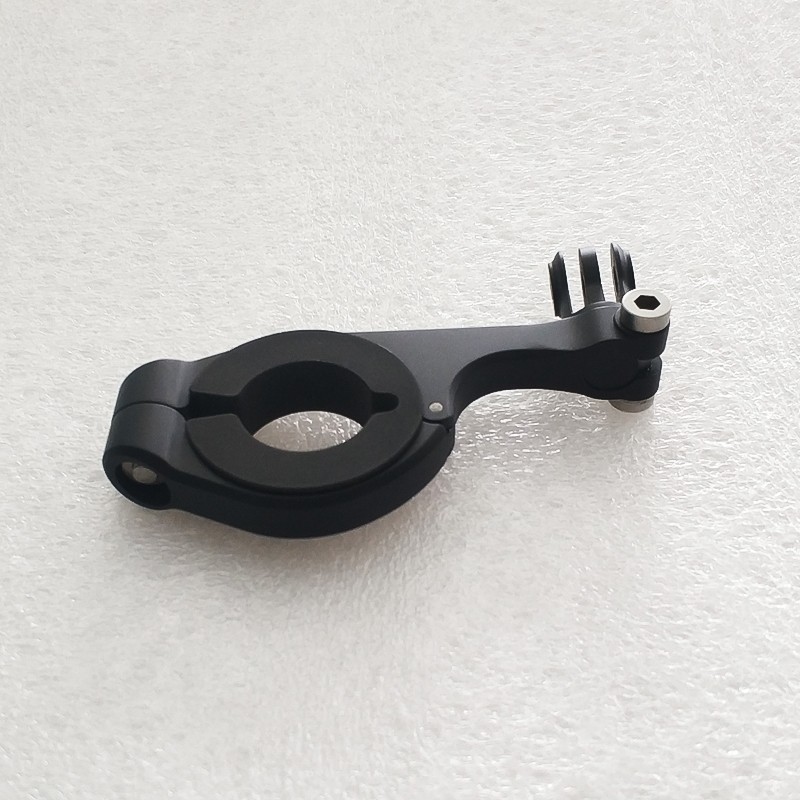

加工如下圖所示零件。零件材料為LY12，單件生產。零件毛坯已加工到尺寸。

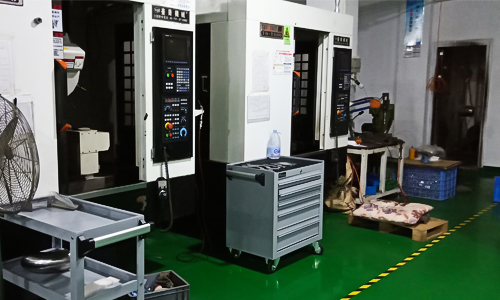

選用設備：V-80加工中心

二、準備工作

加工以前完成相關準備工作，包括工藝分析及工藝路線設計、刀具及夾具的選擇、程序編制等。

三、操作步驟及內容

1、開機，各坐標軸手動回機床原點

2、刀具準備

根據加工要求選擇Φ20立銑刀、Φ5中心鉆、Φ8麻花鉆各一把，然后用彈簧夾頭刀柄裝夾Φ20立銑刀，刀具號設為T01，用鉆夾頭刀柄裝夾Φ5中心鉆、Φ8麻花鉆，刀具號設為T02、T03，將對刀工具尋邊器裝在彈簧夾頭刀柄上，刀具號設為T04。

3、將已裝夾好刀具的刀柄采用手動方式放入刀庫，即

1）輸入“T01 M06”，執行

2）手動將T01刀具裝上主軸

3）按照以上步驟依次將T02、T03、T04放入刀庫

4、清潔工作臺，安裝夾具和工件

將平口虎鉗清理干凈裝在干凈的工作臺上，通過百分表找正、找平虎鉗，再將工件裝正在虎鉗上。

5、對刀，確定并輸入工件坐標系參數

1）用尋邊器對刀，確定X、Y向的零偏值，將X、Y向的零偏值

輸入到工件坐標系G54中，G54中的Z向零偏值輸為0；

2）將Z軸設定器安放在工件的上表面上，從刀庫中調出1號刀具裝上主軸，用這把刀具確定工件坐標系Z向零偏值，將Z向零偏值輸入到機床對應的長度補償代碼中，“+”、“-”號由程序中的G43、G44來確定，如程序中長度補償指令為G43，則輸入“-”的Z向零偏值到機床對應的長度補償代碼中；

3）以同樣的步驟將2號、3號刀具的Z向零偏值輸入到機床對應的長度補償代碼中。

6、輸入加工程序

將計算機生成好的加工程序通過數據線傳輸?shù)綑C(jī)床數控系統的內存中。

7、調試加工程序

采用將工件坐標系沿+Z向平移即抬刀運行的方法進行調試。

1）調試主程序，檢查3把刀具是否按照工藝設計完成換刀動作；

2）分別調試與3把刀具對應的3個子程序，檢查刀具動作和加工路徑是否正確。

8、自動加工

確認程序無誤后，把工件坐標系的Z值恢復原值，將快速移動倍率開關、切削進給倍率開關打到低檔，按下數控啟動鍵運行程序，開始加工。加工過程中注意觀察刀具軌跡和剩余移動距離。

9、取下工件，進行檢測

選擇游標卡尺進行尺寸檢測，檢測完后進行質量分析。

10、清理加工現場

11、關機
